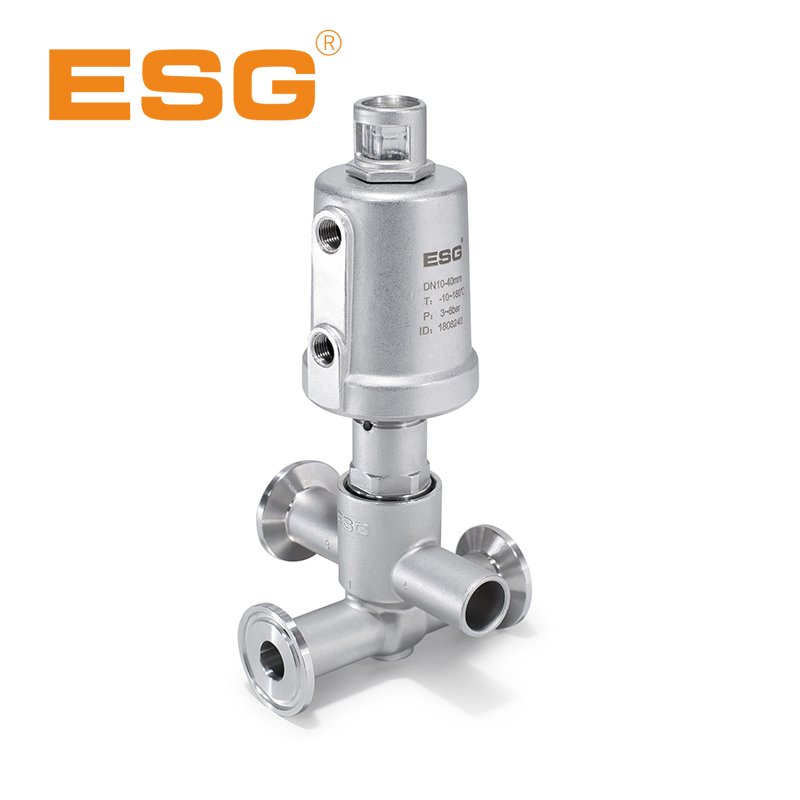

- 109系列十字型氣控連體閥
-
工作原理
閥門在非工作狀態時，由于彈簧力的作用，閥門常閉（3#腔常閉），下端常開（1#、2#通道）；當執行器活塞被壓縮氣體作用時，閥門打開，3#腔介質進入到1#、2#通道內。雙作用形式時，靠壓縮空氣控制閥門開關。
-
特點
1、方便清洗
1）閥座與公共腔分離，可實現公共腔內孔全加工，流道更加順暢；
2）采用連接底部密封形式，并且在連接與閥桿的組件方面增加防塵圈，避免介質在連接螺紋及閥桿密封部分產生介質殘損，更加利于清洗，可以有效的減少殘存。
2、安裝組合方便，不僅可以實現左右直線組合，還可實現前后方位的組合。
技術參數
工作壓力: 0-16bar (0-232psi)
控制壓力: 3-8bar(43.5-116psi)
控制介質: 中性氣體或空氣
閥體材料: CF8M
氣缸材料: CF8
密封材料: PTFE
介質溫度: -10℃ — +180℃ （PTFE常溫型）
環境溫度: -10℃ — +80℃
控制形式：?jiǎn)巫饔贸ｉ]，雙作用常閉，雙作用自由態
連接形式: 快裝式
適用介質：水、蒸汽、油、中性氣體或液體，有機溶劑，酸堿溶液等
泄露等級：DIN EN 12266A級
