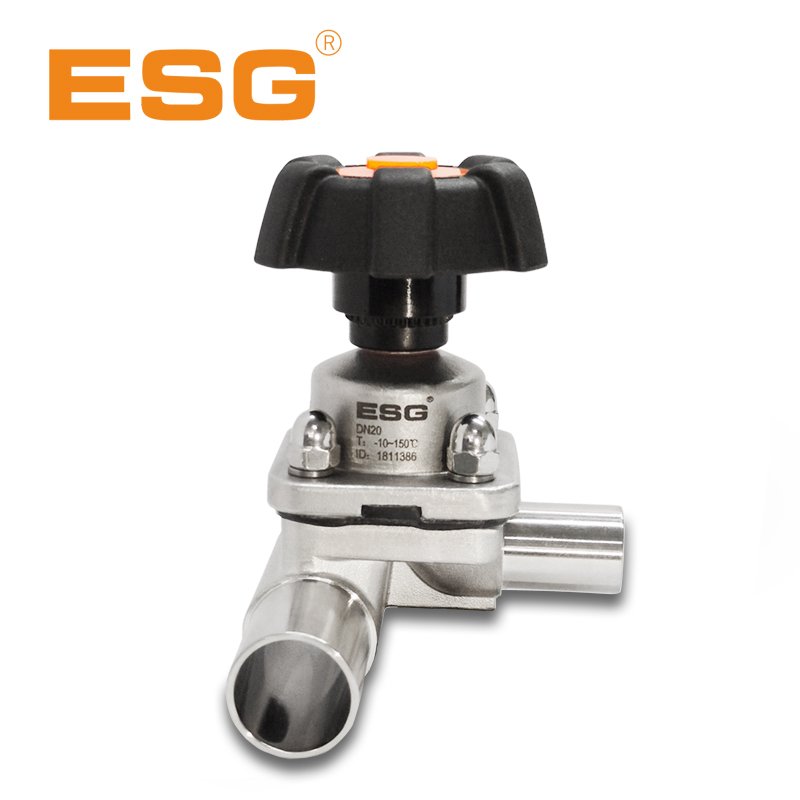

T型隔膜閥
- 首頁
- 產品展示
- 衛生級閥門
- 隔膜閥
- T型隔膜閥
- 手動T型隔膜閥
-
工作原理
T型閥體焊接在藥液或純水系統中的環形管路上。通過這種技術方案可以做到無死角的狀態下取樣或者用水,除此之外根據工藝的要求,可進行兩種介質的混合。重要的是T型閥的密封脊要盡可能地靠近主管道的管路。
-
應用范圍
生物制藥、食品飲料、流體設備、化妝品、釀酒、輕化工等
-
特點
● 結構緊湊,節約安裝空間。
● 可根據安裝位置和角度,實現無死角和自動排空。
● 可適用CIP/SIP流程,實現高溫消毒。
● 閥體內表面光潔度可達Ra0.4。
● 可提供手動、氣動執行機構。
● 按照3D標準,可垂直排放。
技術參數
材質：(閥體)熔模鑄造CF3M
(氣動)氣缸+閥座 CF8；(手動)閥座 CF8
閥體內表面：機械拋光≤Ra 0.4μm
膜片材質：EPDM + PTFE(二片式)，EPDM(單膜片)
工作壓力：0-10bar (0-145psi)
介質溫度：-10℃ — +150℃
控制壓力(氣動)：4.5-7bar (65-102psi)
