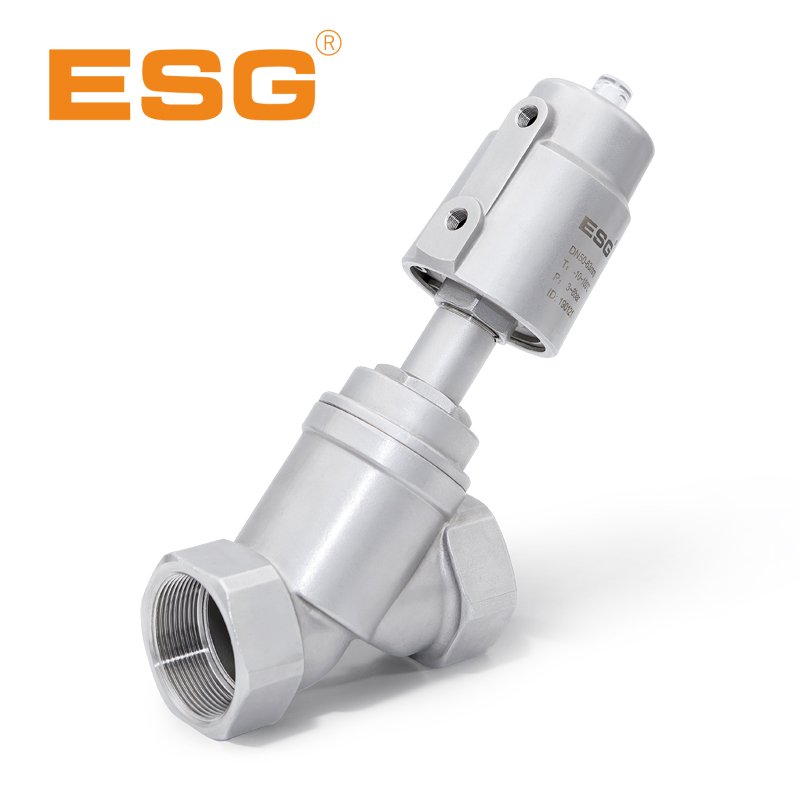

- 111系列平衡式氣控角座閥
-
工作原理
本產品采用較小尺寸氣缸，卻能實現較高的密封保壓力。其原理為利用介質由閥芯處小孔進入閥芯與連接之間的密封腔，對閥芯產生二次作用力，進而加強閥門密封保壓力。因閥門密封力主要來自介質的作用力，可實現用較低閥門控制力控制較高反向密封保壓力的理想閥門。
-
特點
1. 實現小口徑氣缸控制大口徑閥門，節約了氣源損耗。
2. 實現較低的控制壓力即可推動閥門運行，控制壓力要求更低。
3. 巧妙利用介質自身壓力實現自封，介質壓力可以達到閥門承壓上限。
4. 外形更加精巧，占用空間更小，也降低了成本
技術參數
工作壓力：0-16bar (0-232psi)
控制壓力：>4 bar (58psi)
閥體材質：CF8/CF8M
密封材質：FPM, PTFE
介質溫度：-10℃ — +180 ℃ (PTFE常溫型)
環境溫度：-10℃ — +80℃
控制形式：單作用常閉
控制介質：潔凈的壓縮空氣或中性氣體
適用介質：水、酒精、油、氣體或液體，有機溶劑等非粘稠介質
泄漏等級：DIN EN 12266 A級
